環形光源IF-R系列-工業用LED光源、低角度、高角度、水平角度、垂直角度

視覺光源系列

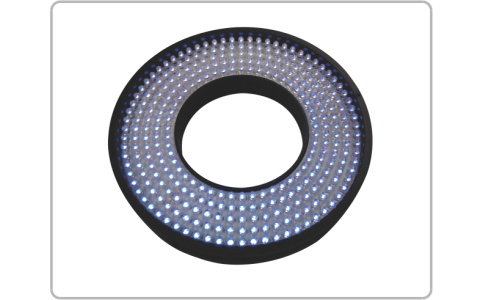

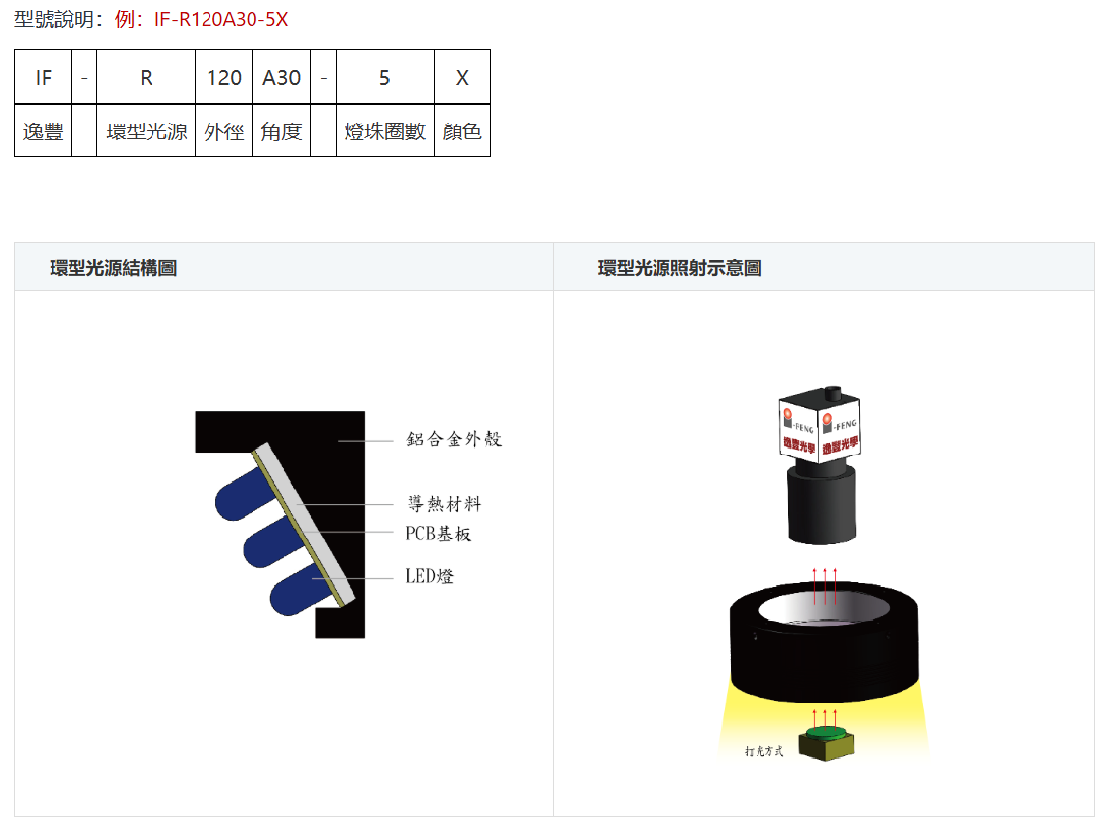

環形光源IF-R採用高柔性基板材質，獨特的製作方法，可以任意角度彎曲，以構成具有最佳外徑、內徑和照射角度的照明系統。
產品特點：
1、環形光源提供不同角度照射，能明顯突出物體的特徵
2、能有效解決對角度照射陰影問題
3、結構緊湊設計，節省安裝空間
4、獨特的散熱構造，提高光源穩定性
5、可選配擴散板，使光線均勻擴散
6、可依據客戶需求客製化服務
應用範圍：
1、高反光或不平整表面缺陷檢測
2、高亮金色手機外殼面板字符檢測
3、高亮IC塑料封裝絲印檢測
4、高速流水線電子元件表面檢測
5、醫用藥品的鋁箔包裝檢測


項 次

型 號

 尺寸規格 電壓/功率 燈珠排數 角度
外徑 內徑 鎖孔P.C.D
1 IF-R26A00-X 26 10 20 24V/0.2W 24V/0.4W 1 0°
2 IF-R35A00-2X 35 12 24 24V/0.6W 24V/1W 2
3 IF-R43A00-2X 43 15 28 24V/0.7W 24V/1.3W 2
4 IF-R52A00-2X 52 24 40 24V/0.8W 24V/1.5W 2
5 IF-R62A00-3X 62 25 48 24V/0.9W 24V/1.8W 3
6 IF-R72A00-3X 72 32 60 24V/1W 24V/1.9W 3
7 IF-R96A00-4X 96 40 76 24V/2.5W 24V/4.8W 4
8 IF-R120A00-5X 120 60 90 24V/3.6W 24V/7W 5
9 IF-R160A00-6X 160 80 126 24V/8W 24V/14W 6
10 IF-R42A15-2X 42
 15 28 24V/0.4W 24V/1W 2 15°
11 IF-R50A15-2X 50 26.6 40 24V/1.2W 24V/1.6W 2
12 IF-R52A15-2X 52 24 40 24V/1.2W 24V/1.6W 2
13 IF-R62A15-3X 62 25 48 24V/2.4W 24V/3W 3
14 IF-R72A15-3X 72 32 60 24V/2.8W 24V/4W 3
15 IF-R96A15-4X 96 48
 76 24V/3.6W 24V/6W 4
16 IF-R42A25-2X 42 16 28 24V/0.7W 24V/1.3W 2 25°
17 IF-R42A30-2X 42 20 30 24V/0.5W 24V/1W 2 30°
18 IF-R52A30-2X 52 24 40 24V/0.6W 24V/1.2W 2
19 IF-R62A30-3X 62 24 48 24V/1.2W 24V/2W 3
20 IF-R72A30-3X 72 36 60 24V/1.5W 24V/1.8W 3
21 IF-R96A30-4X 96 48 76 24V/2.8W 24V/5W 4
22 IF-R120A30-5X 120 60 90 24V/5W 24V/8W 5
23 IF-R150A30-5X 150 94 126 24V/6W 24V/10W 5
24 IF-R180A30-4X 180 126 160 24V/10W 24V/18W 4
25 IF-R250A30-5X 250
 190 220 24V/20W 24V/36W 5
26 IF-R60A45-3X 60 30 48 24V/1W 24V/1.6W 3 45°
27 IF-R72A45-3X 72 40 60 24V/1.5W 24V/2.8W 3
28 IF-R80A45-3X 80 48 65 24V/1.6W 24V/3W 3
29 IF-R92A45-4X 92 52 70 24V/2.6W 24V/3.5W 4
30 IF-R96A45-2X 96 64 80 24V/2W 24V/3.2W 5
31 IF-R120A45-5X 120 70 96 24V/3.8W 24V/6W 5
32 IF-R150A45-4X 150 106 126 24V/4.6W 24V/8W 4
33 IF-R220A45-5X 220 170 195 24V/8.2W 24V/9.6W 5
34 IF-R48A60-2X 48 22 38 24V/0.8W 24V/1.2W 2 60°
35 IF-R52A60-2X 52 24 40 24V/1W 24V/1.6W 2
36 IF-R62A60-3X 62 30 48 24V/1.2W 24V/2W 3
37 IF-R74A60-2X 74 43 60 24V/1.6W 24V/2.4W 2
38 IF-R88A60-3X 88 60 75 24V/2.2W 24V/2.8W 3
39 IF-R96A60-3X 96 60 76 24V/2.4W 24V/4W 3
40 IF-R120A60-3X 120
 90 106 24V/3W 24V/5W 3
41 IF-R128A60-4X 128 80 100 24V/4.6W 24V/8W 4
42 IF-R180A60-4X 180 132 160 24V/6W 24V/10W 4
43 IF-R200A60-5X 200 150 180 24V/7.5W 24V/12W 5
44 IF-R72A75-2X 72 48 60 24V/1.8W 24V/2.8W 2 75°
45 IF-R62A80-2X 62 35 48 24V/1W 24V/1.8W 2 80°
46 IF-R100A80-4X 100 60 80 24V/2W 24V/3.6W 4
47 IF-R105A80-3X 105 85 73 24V/2.8W 24V/3.6W 3
48 IF-R50A90-X 50 20 45 24V/1.1W 24V/1.5W 1 90°
49 IF-R66A90-X 66 36 60 24V/1.2W 24V/1.83W 1
50 IF-R70A90-X 70 38 64 24V/1.2W 24V/1.8W 1
51 IF-R85A90-X 85 53 80 24V/1.3W 24V/2.5W 1
52 IF-R100A90-X 100 70 95 24V/1.4W 24V/2.6W 1
53 IF-R140A90-X 140 104 134 24V/2.5W 24V/2.8W 1
54 IF-R215A90-X 215 180 206 24V/4.8W 24V/5.2W 1
